一、項目概況

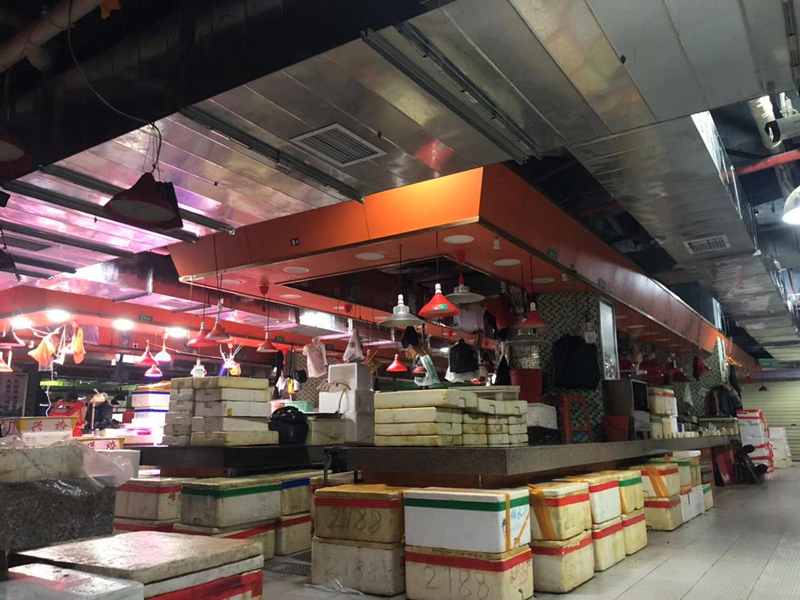

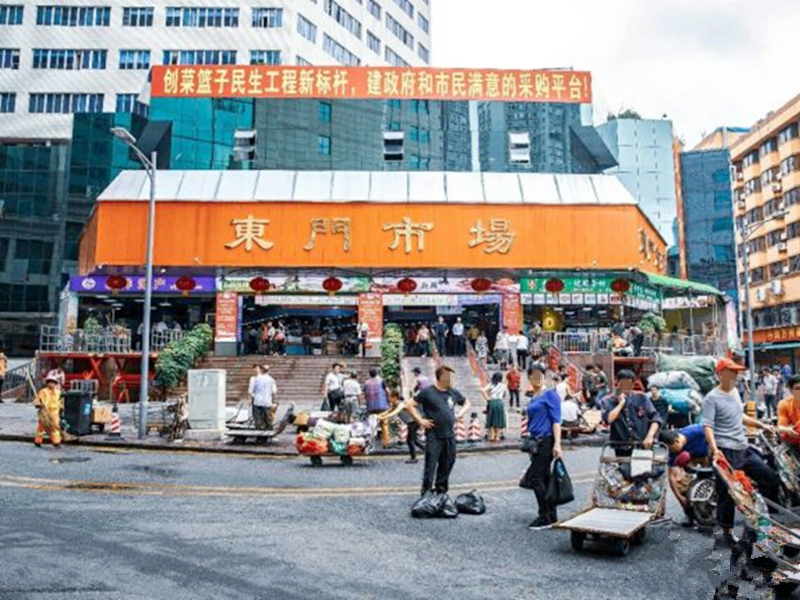

深圳市富寶東門市場集貿市場,共有三層,主要從事海鮮、三鳥、肉類、豆腐、青菜等,市場會產生各種異味,主要成分為少量的硫化氫、氨氣等惡臭廢氣。
這些惡臭廢氣雖然濃度不高,但是如果沒有收集處理,會在市場內向四周擴散,不僅嚴重侵害操作人員的身體健康,而且對周圍居民的生活環境造成一定的影響。因此,必須對市場產生的異味臭氣污染物予以處理,達標后方可排放。
該公司領導在實施生產建設的同時,十分重視對環境的保護,同時也為了嚴格貫徹執行國家的有關環境保護法規,執行有關的環保制度,保護生態環境,造福子孫后代,特委托我司對該異味臭氣處理系統提供設計方案。

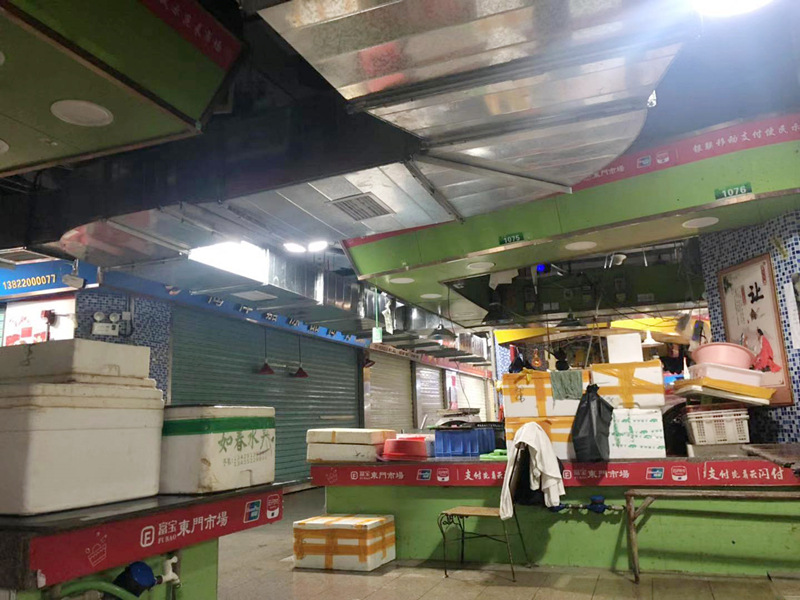

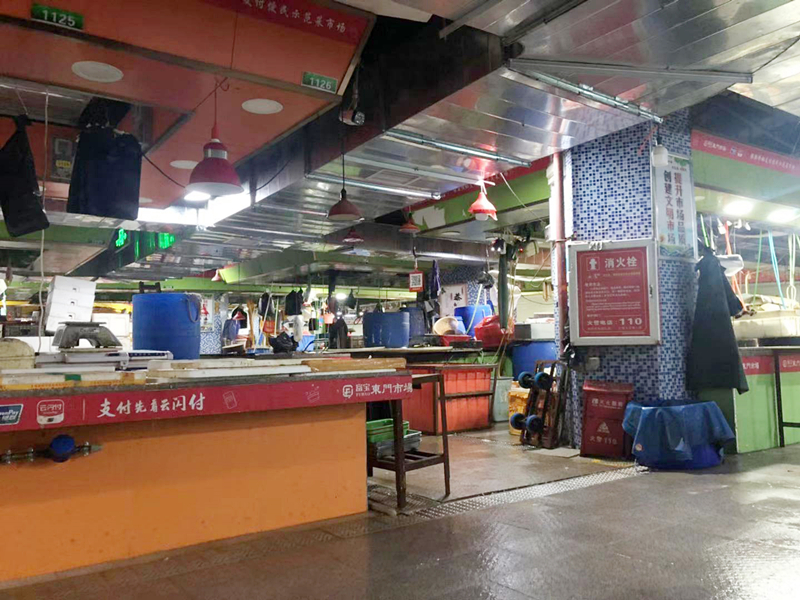

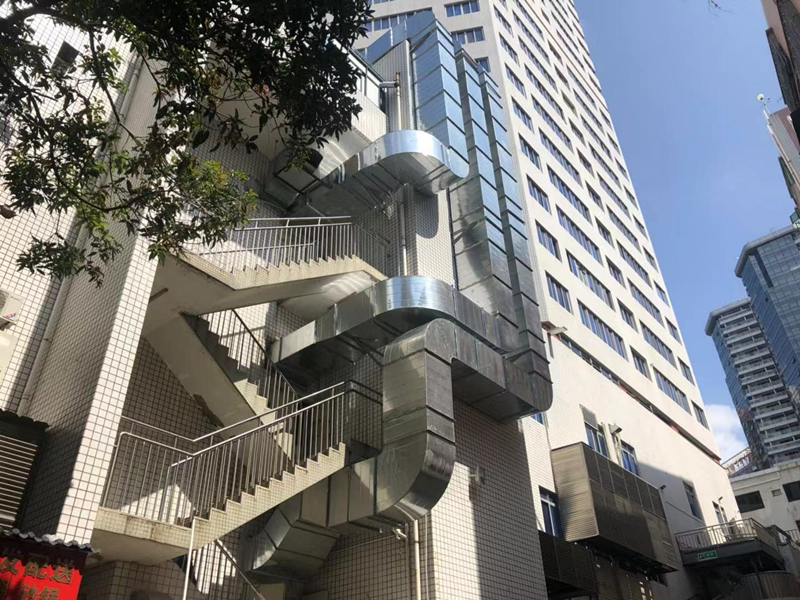

共有三層樓,每層需要處理4萬風量臭氣,一共三套處理系統,設計在市場內上方安裝百葉吸風口和風管收集,然后抽到樓頂,再通過設備處理。設計采用UV光解-活性炭吸附一體化凈化器處理工藝,最后通過煙倉高空達標排放。處理后惡臭污染物執行排放標準(GB14554-93)要求。同時達到《飲食業油煙排放標準》(GB18483-2001)。另外市場一到三樓每層均需要安裝新風系統,保留原有風管,把排風管道改成送風管道,原有風機換成低噪音送風柜。
二、設計依據
1、 貴公司提供的有關資料
2、《中華人民共和國環境保護法》
3、《機械設備安裝工程施工及驗收規范》(TJ231-87)
4、《工業管道工程施工及驗收規范》(GBJ235-82)
5、通風與空調工程施工及驗收規范》(GBJ243-82)
6、建筑安裝工程質量檢驗評定標準》(通用機械設備安裝工程)(TJ305—75)
7、《低壓、配電裝置及線路設計規范》(GBJ54-83)
8、《通用用電設備配電規范》(GBJ50055-93)
9、《三廢處理工程技術手冊》(廢氣卷)
10、廣東省地方標準《大氣污染物排放限制》(DB44/27-2001)。
11、惡臭污染物排放標準(GB14554-93)。
12、我國衛生部1979年制定的《高效衛生標準》。
13、《飲食業油煙排放標準》(GB18483-2001)。
三、設計原則
1.嚴格執行國家有關環境保護的各項規定,確保排放指標達到國家及地方有關排放標準。
2.采用先進、合理、成熟的處理工藝。
3.工藝設計與設備選型能在運行的過程中有較大的調節余地。
4.操作管理方便,節省動力消耗和運行費用。
四、設計范圍
1、工藝流程的選擇和設計;
2、非標設備的制造、安裝與標準設備的選型;
3、工程設備的運輸、安裝、調試及操作人員的培訓;
4、管網、電器、自控的設計與安裝;
5、我方只負責由電控箱至風機、水泵的電源(甲方須提供電源至電控箱內);
6、我方所安裝、設計的設備及管道從市場吸風口至風機排放口線路;
五、執行標準

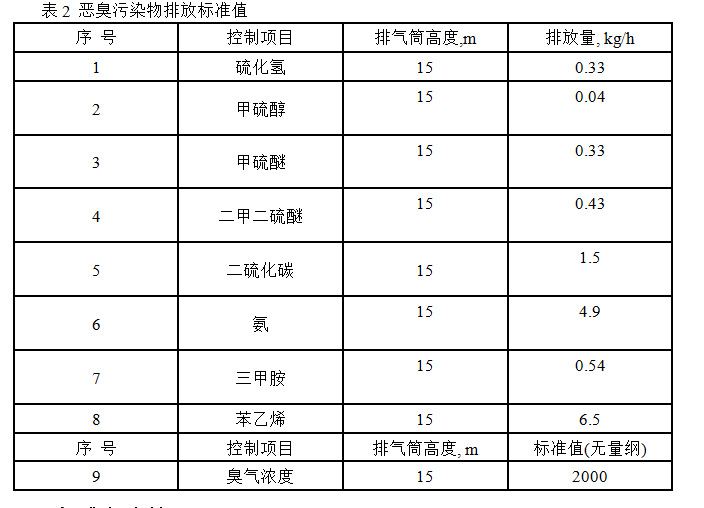

一、有組織排放的惡臭廢氣處理后也達到惡臭污染物排放標準(GB14554-93)二級新擴改建排放標準要求,看下表:
處理后臭氣濃度需低于2000無量綱。
同時廢氣處理后必須達到《飲食業油煙排放標準》(GB18483-2001)要求??聪卤恚?
油煙排放標準 |
≤2.0 mg/m3 |
林格曼黑度 |
≤1級 |
六、工藝流程選擇說明
1、治理方案的選定
現根據貴公司現狀和工程設計原則
市場異味臭氣設計采用UV光解-活性炭吸附一體化凈化器進行治理。
2、流程說明:
異味臭氣先通過UV光解-活性炭吸附一體化凈化器前端的初效過濾器過濾少量的粉塵雜質和水汽,通過紫外線燈管照射產生的臭氧把部分有機廢氣分解成二氧化碳和水蒸汽,接著通過活性炭進行深度吸附分解凈化處理,最后通過風機即可達標排放。

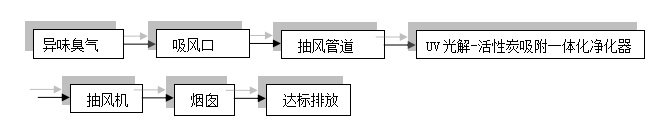

3、廢氣治理流程圖
4、UV高效光解廢氣凈化設備凈化原理
惡臭氣體利用排風設備輸入到本凈化設備后,凈化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氣化反應,使惡臭氣體物質其降解化成低分子化合物、水和二氧化碳,能通過排風管道排出室外。

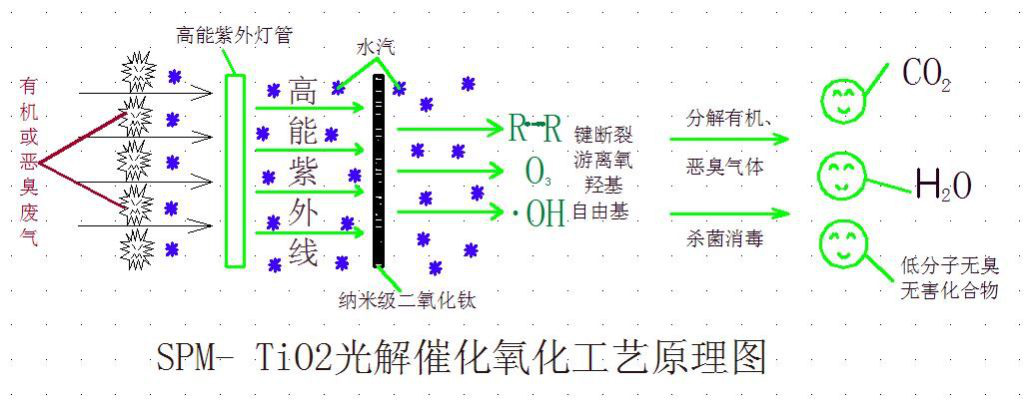

5、UV高效光解廢氣凈化設備凈化原理圖
6、UV高效光解廢氣凈化設備產品性能綜述
(1)、高效除惡臭:能高效去除揮發性有機物(VOC)、無機物、硫化氫、氨氣、硫醇類等主要污染物,以及各種惡臭味,脫臭效率可達99%以上,脫臭效果大大超過國家1993年頒布的惡臭污染物排放標準(GB14554-93).
(2)、無需添加任何物質:只需要設置相應的排風管道和排風動力,使惡臭氣體通過本設備進行脫臭分解凈化,無需添加任何物質參與化學反應。
(3)、適應性強:可適應高濃度,大氣量,不同惡臭氣體物質的脫臭凈化處理,可每天24小時連續工作,運行穩定可靠。
(4)、運行成本低:本設備無任何機械動作,無噪音,無需專人管理和日常維護,只需作定期檢查,本設備能耗低,(每處理1000立方米/小時,僅耗電約0.2度電能),設備風阻極低<30pa,可節約大量排風動力能耗。
(5)、無需預處理:惡臭氣體無需進行特殊的預處理,如加溫、加濕等,設備工作環境溫度在攝氏-30℃-95℃之間,濕度在30%-98%、PH值在3-11之間均可正常工作。
(6)、設備占地面積小,自重輕:適合于布置緊湊、場地狹小等特殊條件,設備占地面積<1平方米/處理10000m3/h風量。
(7)、優質進口材料制造:防火、防腐蝕性能高,性能穩定,使用壽命長。
(8)、環保高科技專利產品:采用國際上最先進技術理念,通過專家及我公司工程技術人員長期反復的試驗,開發研制出的,具有完全自主知識產權的高科技環保凈化產品,可徹底分解惡臭氣體中有毒有害物質,并能達到完美的脫臭效果,經分解后的惡臭氣體,可完全達到無害化排放,絕不產生二次污染,同時達到高效消毒殺菌的作用。
7、UV高效光解廢氣凈化設備適用范圍
惡臭氣體(工業廢氣)UV高效光解凈化設備適用范圍 煉油廠、橡膠廠、化工廠、制藥廠、污水處理廠、垃圾轉運站等惡臭氣體的脫臭凈化處理。
物質名稱 |
惡臭氣體主要來源 |
硫化氫 |
牛皮紙漿、煉油、煉焦、石化、煤氣、糞便處理、二硫化碳的生產或加工 |
硫醇類 |
牛皮紙漿、煉油、煤氣、制藥、農藥、合成樹酯、合成纖維、橡膠 |
硫醚類 |
牛皮紙漿、煉油、農藥、垃圾處理、生活污水下水道 |
氨 |
氮肥、硝酸、煉焦、糞便處理、肉類加工 |
胺類 |
水產加工,畜產加工、皮革、骨膠 |
吲哚類 |
糞便處理、生活污水處理、煉焦、肉類腐爛、屠宰牲畜 |
硝基 |
燃料、炸藥 |
烴類 |
煉油、煉焦、石油化工、化肥、內燃機排氣、油漆、溶劑、油墨印刷 |
醛類 |
煉油、石油化工、醫藥、內燃機排氣、垃圾處理、鑄造 |
8、經濟比較表
UV高效光解凈化設備與其他處理方法比較脫臭方法的特征與經濟性
處理技術 |
設備投資 |
處理 風量 |
處理 濃度 |
運營 成本 |
運行管理 |
脫臭效率 |
二次污染 |
UV光解氧化法 |
高 |
大 |
高 |
低 |
易 |
高 |
無 |
直接燃燒法 |
高 |
小 |
高 |
高 |
難 |
高 |
有 |
活性炭吸附法 |
低 |
中 |
低 |
高 |
易 |
低 |
無 |
化學催化法 |
高 |
小 |
高 |
高 |
難 |
高 |
有 |
臭氧除臭法 |
中 |
小 |
中 |
高 |
難 |
中 |
無 |
生物分解法 |
中 |
中 |
中 |
低 |
難 |
中 |
有 |
離子裂解法 |
高 |
大 |
低 |
低 |
易 |
中 |
無 |
9、活性炭吸附塔吸附凈化原理
活性炭吸附器處理有機廢氣的原理是在一定的溫度和壓力下,當活性炭與有機廢氣接觸時,有機廢氣吸附于活性炭的細孔中。氣、固相開始接觸時,對有機廢氣中的甲醇、二甲苯等物質的吸附是主要過程,在活性炭的眾多微孔中分為大中小三種孔,只有微小孔是吸附的主力軍,活性炭具有微晶結構,微晶排列完全不規則,晶體中有微孔(半徑小于20〔?!常?0-10米)、過渡孔(半徑20~1000)、大孔(半徑1000~100000),使它具有很大的內表面,比表面積為500~1700米2/克。這決定了活性炭具有良好的吸附性,可以吸附廢水和廢氣中的金屬離子、有害氣體、有機污染物、色素等。工業上應用活性炭還要求機械強度大、耐磨性能好,它的結構力求穩定,吸附所需能量小,以有利于再生。活性炭用于油脂、飲料、食品、飲用水的脫色、脫味,氣體分離、溶劑回收和空氣調節,用作催化劑載體和防毒面具的吸附劑。隨著時間的延長,活性炭細孔中吸附質濃度的不斷增大,吸附速度會不斷減慢,直到活性炭達到飽和狀態。此時,吸附速度和解吸速度達到動態平衡,氣、固相之間的傳遞相等?;钚蕴吭谶@時需要進行解吸脫附再生或者更換。
七、主要設備規格設計
技術參數的確定是整個處理方案的核心問題,它直接影響到整個處理工藝的科學性和合理性,本方案技術參數的確定充分考慮到該類粉塵的物理性質,設備的凈化效率,經濟效益等來進行確定。
一:40000m3/h風量異味臭氣處理系統,共3套
1、末端抽風柜
功率:30KW
風量:40000-45000m3/h
風壓:800-1200Pa
品牌材質:九州風機,低噪音風柜。
備注:變頻啟動
數量:3臺
2、抽風管道設計
風量:40000m3/h,
風速:10-15米/秒
管徑?。?000*1000mm
材料:1.0mm鍍鋅風管
根據風壓平衡原理,末端風管逐漸變小,0.8-1.0mm鍍鋅材質。
3、UV光解-活性炭吸附一體化凈化器
尺寸:4500*2100*2100mm
處理能力:40000m3/h
紫外線燈管:120支810mm長U字型紫外線燈管
功率:18KW
光觸媒:10mm二氧化鈦8平方
活性炭:100*100蜂窩狀活性炭
活性炭填充方式:抽屜式,8格,每格100mm厚度
活性炭填充量:0.6立方
材質:2.0mm碳鋼烤漆板
數量:3臺
4、風柜隔音房
尺寸:10000*2300*2300mm
材質:50mm吸音棉夾心彩鋼板
備注:含檢修隔音門,進排風消聲器
數量:1套,包圍了三臺風柜在里面
備注:可選(后期噪音不達標再做)
二:新風改造系統,9500m3/h風量6套
1、新風送風柜
功率:4KW
風量:9500-12000m3/h
風壓:300-500Pa
品牌材質:九州風機,低噪音風柜。
備注:直接啟動
數量:6臺
備注:保留原有風管,原有排放管改成送風管。
八、 電氣及自控設計
1、本電源一以380/220三相四線制,接地保護系統為TN-S系統。
2、本處理站電氣設計由總電源控制箱輸入端起。
3、電力電纜選用VV型、VV2型,控制電纜采用KVV型、KVVP型,敷設方式選用電纜溝與穿暗管敷設相結合,各支線用銅心聚氯乙烯絕緣電纜穿線管敷設。
九、概算依據
投資概算依據國家建設部頒發的《全國市政工程投資估算指標》及《城市廢氣工程項目建設標準》進行,并根據近幾年建設的多項廢氣處理站加以對照復核,綜合分析確定,同時還要根據不同時間、地點、人工、材料價格的變動而進行適當?shù)恼{(diào)整。
十、工程進度計劃表
●本項目廢氣處理工程施工進度計劃遵循《城市廢氣處理工程項目建設標準》
1.設計工作日 1
2.設備產品制造工作日 15
3.設備、風管安裝工作日 22
4.設備調試工作日 1
5.設備驗收工作日 1
工程進度需要工作日為40日
備注:本建設工期不包括因?qū)徟涎?、返工、資金不到位、停工待料及自然災害等影響而延誤的工期。
十一、售后服務
我司 “誠信第一、顧客至上” 為宗旨,愿以良好的產品質量,優質的服務,完善的售后服務與同行廠家公平競爭。我司設有專業的售后服務部,建立一套完整的售后服務檔案,并由售后服務部定期跟蹤服務,所供設備壹年免費保修服務,在保修期內,凡因我公司設計、制造、設備、材料、安裝、調試等原因造成的設備損壞或故障,均由我公司予以免費維修或更換。保修期滿后,仍提供終身的、優質的維修服務。提供系統的終身技術指導、提供免費技術咨詢及技術服務。每月主動追蹤設備運行記錄,系統運行狀況,以便及時發現問題,保證系統長期安全、穩定的運行。對于客戶要求,保證在2小時以內予以答復,如有必要,保證在規定時間內趕到用戶現場予以服務。
