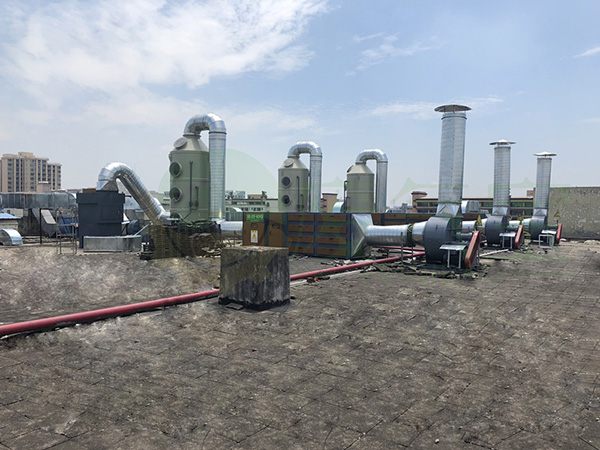

東莞市拓振塑膠制品有限公司噴漆廢氣處理工程位于東莞市長安鎮,是一家從事產品設計、塑膠制品生產，塑膠電子產品加工制造一體的科技公司。
該公司領導在實施生產建設的同時,十分重視對環境的保護，同時也為了嚴格貫徹執行國家的有關環境保護法規，執行有關的環保制度，保護生態環境，造福子孫后代，特委托我司對該噴涂廢氣處理系統提供設計方案。
我公司根據多年設計經驗，同時參考國內外先進的同類廢氣處理經驗，對貴司噴涂和移印廢氣特提出如下處理方案，以供選擇。設計采用噴淋凈化塔++UV光解活性炭一體機治理方案。共做3套系統處理，把3條噴漆生產線共3臺水簾柜產生的廢氣分3套系統，每臺抽風機風量約15000m3/h，考慮阻力損失，每臺抽風機風量按20000m3/h設計。先經過獨立的噴淋塔，然后再通過UV光解凈化器和活性炭吸附塔處理，最后通過風機抽送達標排放。水簾柜噴漆廢氣執行《家具制造行業揮發性有機化合物排放標準》(DB44814-2010)中第II時段最高允許排放要求。移印廢氣執行《印刷行業揮發性有機化合物（DB44/815-2010》柔性版印刷第II時段最高允許排放要求。
設計原則
1.嚴格執行國家有關環境保護的各項規定，確保排放指標達到國家及地方有關排放標準。
2.采用先進、合理、成熟的處理工藝。
3.工藝設計與設備選型能在運行的過程中有較大的調節余地。
4.操作管理方便，節省動力消耗和運行費用。
設計范圍
1、工藝流程的選擇和設計；
2、非標設備的制造、安裝與標準設備的選型；
3、工程設備的運輸、安裝、調試及操作人員的培訓；
4、管網、電器、自控的設計與安裝；
5、我方只負責由電控箱至風機、水泵的電源（甲方須提供電源至電控箱內）；
6、我方所安裝、設計的設備及管道從樓頂噴漆生產線排風口至風機排放口線路；
工藝流程選擇說明
1、治理方案的選定
現根據貴公司現狀和工程設計原則
水簾柜噴漆有機廢氣采用噴淋凈化塔+初效過濾器+UV光解凈化器+活性炭吸附塔設備進行治理。
2、流程說明：
噴漆有機廢氣經噴淋凈化塔處理顆粒物和降低有機廢氣濃度同時把大分子有機物分解成小分子有機物，再通過UV高效光解廢氣凈化設備進行分解凈化處理，再通過活性炭吸附塔進行深度吸附分解凈化處理，最后通過風機即可達標排放。
3、廢氣治理流程圖
4、噴淋凈化塔
我公司在選擇處理工藝時，根據國家當?shù)丨h(huán)保局對該公司環保審批中提出的治理思路：采用高壓噴淋水過濾處理有機廢氣所含的粉塵，同時可以分解可溶性有機物。
有機廢氣經集氣罩、管道收集后，利用管道的走向，通過離心風機將廢氣抽至噴淋中和噴淋裝置（簡稱噴淋塔）凈化處理。噴淋中和裝置處理含塵廢氣的原理是在一定的溫度和壓力下，當吸收劑與廢氣接觸時，廢氣中的可吸收、中和組分，溶解或中和于吸收劑，形成一定濃度的中和、吸收液。氣、液相開始接觸時，廢氣的中和、吸收、溶解是主要過程，隨著時間的延長，溶液中和、吸收質濃度的不斷增大，中和、吸收速度會不斷減慢，直到中和、吸收液達到反應平衡狀態。此時，中和、吸收速度和解吸速度達到動態平衡，氣、液相之間的傳遞相等。因此，在噴淋塔中使用高壓噴咀，使吸收液能達到霧化狀態。從而增大吸收劑與高溫煙氣的接觸表面積，使高溫煙氣大面積與吸收劑結合，更有利于高溫煙氣的吸收、中和等過程，達到最佳的處理效果。同時塔內部的結構還會產生離心力的作用，除掉煙氣中的顆粒物煙塵。吸收液可循環使用。噴淋塔頂部還有一層除霧層，可以分離水汽。
5、UV高效光解廢氣凈化設備凈化原理

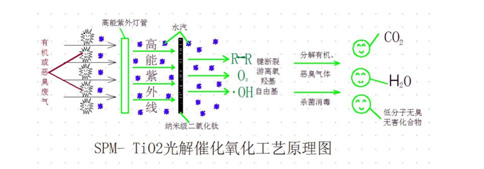

惡臭氣體利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氣化反應，使惡臭氣體物質其降解化成低分子化合物、水和二氧化碳，能通過排風管道排出室外。
6、UV高效光解廢氣凈化設備產品性能綜述
（1）、高效除惡臭：能高效去除揮發性有機物(VOC)、無機物、硫化氫、氨氣、硫醇類等主要污染物，以及各種惡臭味，脫臭效率可達99%以上，脫臭效果大大超過國家1993年頒布的惡臭污染物排放標準(GB14554-93)．
（2）、無需添加任何物質：只需要設置相應的排風管道和排風動力，使惡臭氣體通過本設備進行脫臭分解凈化，無需添加任何物質參與化學反應。
（3）、適應性強：可適應高濃度，大氣量，不同惡臭氣體物質的脫臭凈化處理，可每天24小時連續工作，運行穩定可靠。
（4）、運行成本低：本設備無任何機械動作，無噪音，無需專人管理和日常維護，只需作定期檢查，本設備能耗低，(每處理1000立方米/小時，僅耗電約0.2度電能)，設備風阻極低＜30pa,可節約大量排風動力能耗。
(5)、無需預處理：惡臭氣體無需進行特殊的預處理，如加溫、加濕等,設備工作環境溫度在攝氏-30℃－95℃之間，濕度在30%－98%、PH值在3-11之間均可正常工作。
(6)、設備占地面積小，自重輕：適合于布置緊湊、場地狹小等特殊條件，設備占地面積＜1平方米/處理10000m3/h風量。
(7)、優質進口材料制造：防火、防腐蝕性能高，性能穩定，使用壽命長。
(8)、環保高科技專利產品：采用國際上最先進技術理念，通過專家及我公司工程技術人員長期反復的試驗，開發研制出的，具有完全自主知識產權的高科技環保凈化產品，可徹底分解惡臭氣體中有毒有害物質，并能達到完美的脫臭效果，經分解后的惡臭氣體，可完全達到無害化排放，絕不產生二次污染，同時達到高效消毒殺菌的作用。
7、UV高效光解廢氣凈化設備適用范圍
惡臭氣體（工業廢氣）UV高效光解凈化設備適用范圍 煉油廠、橡膠廠、化工廠、制藥廠、污水處理廠、垃圾轉運站等惡臭氣體的脫臭凈化處理。
8、活性炭吸附塔吸附凈化原理
活性炭吸附器處理有機廢氣的原理是在一定的溫度和壓力下，當活性炭與有機廢氣接觸時，有機廢氣吸附于活性炭的細孔中。氣、固相開始接觸時，對有機廢氣中的甲醇、二甲苯等物質的吸附是主要過程，在活性炭的眾多微孔中分為大中小三種孔，只有微小孔是吸附的主力軍，活性炭具有微晶結構，微晶排列完全不規則，晶體中有微孔（半徑小于20〔?！常?0-10米）、過渡孔（半徑20～1000）、大孔（半徑1000～100000），使它具有很大的內表面，比表面積為500～1700米2／克。這決定了活性炭具有良好的吸附性，可以吸附廢水和廢氣中的金屬離子、有害氣體、有機污染物、色素等。工業上應用活性炭還要求機械強度大、耐磨性能好，它的結構力求穩定，吸附所需能量小，以有利于再生?；钚蕴坑糜谟椭?、飲料、食品、飲用水的脫色、脫味，氣體分離、溶劑回收和空氣調節，用作催化劑載體和防毒面具的吸附劑。隨著時間的延長，活性炭細孔中吸附質濃度的不斷增大，吸附速度會不斷減慢，直到活性炭達到飽和狀態。此時，吸附速度和解吸速度達到動態平衡，氣、固相之間的傳遞相等?；钚蕴吭谶@時需要進行解吸脫附再生或者更換
